背景

问题起源

在公司看到这样的代码（已脱敏）：

1
2
3
4
5
myService.registerCallback(object : IMyCallback.Stub() {
    fun myCallback() {
        ...
    }
})

这段代码创建了一个匿名的 AIDL 回调对象并注册到远程服务。这里存在一个潜在的疑问：如果 IMyCallback 对象会被 GC 回收，这种写法是否有问题？

直观上分析，对象传递给远端后，本地不再持有该匿名对象的引用。如果远端尝试回调时，本地对象已被回收，就会触发 DeadObjectException。无论是从实际用法上看，还是如 LLM 所言，似乎都暗示系统会强制保存一份引用。但从设计角度思考，让一个远程进程控制本地对象的生命周期似乎又不太合理。

本文将从源码层面深入分析 Binder 对象发送到远端后的引用行为，解答以下核心问题：

  • 宏观问题：远端进程是否会持有强引用？
  • 微观问题：如果有强引用，建立的时机是什么？是在 Parcel.writeStrongBinder 时，还是 Binder.transact 之后？如果在 Binder.transact 之后，这中间是否存在微小的时间窗口，使得对象没有被任何引用持有？

实验分析

为了验证 Binder 对象的引用行为，我设计了一个简单的实验：观察 Binder 对象在写入 Parcel 前后的内存引用变化。

实验设计

实验通过 Heap Dump 分析 Binder 对象的引用链，对比以下两种场景：

  1. 场景 A：创建 Binder 对象但不写入 Parcel
  2. 场景 B：创建 Binder 对象并调用 Parcel.writeStrongBinder()

实验结果

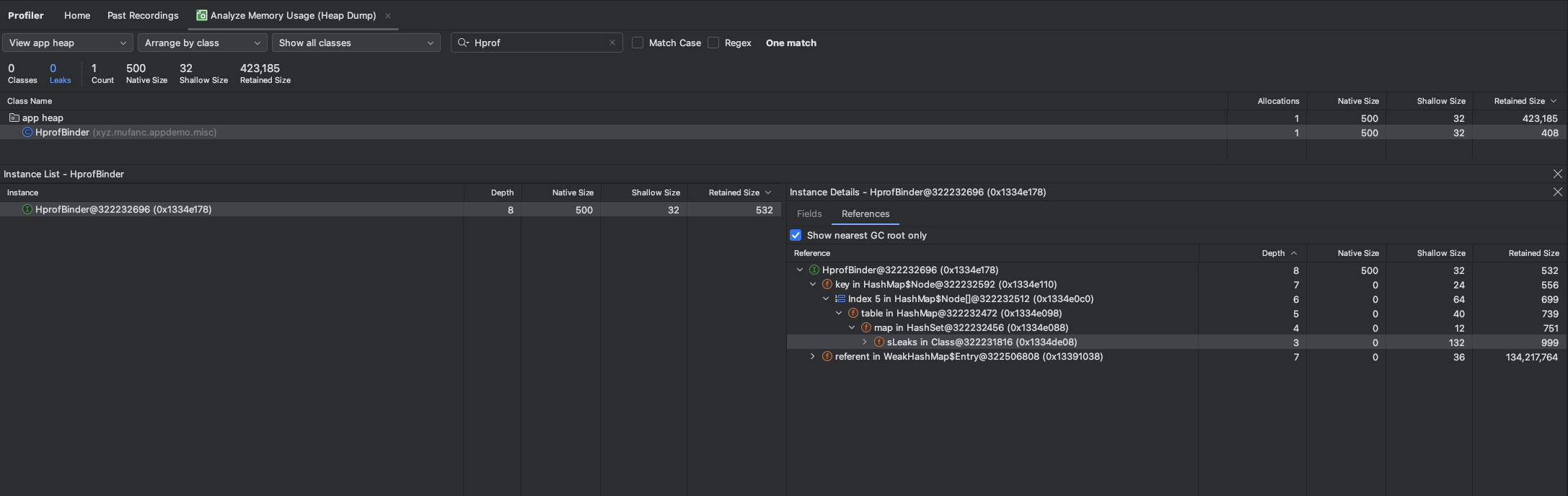

场景 A - 未使用 Parcel 引用：

在这种场景下，Binder 对象只有标准的 Java 对象引用关系，没有额外的系统级引用。

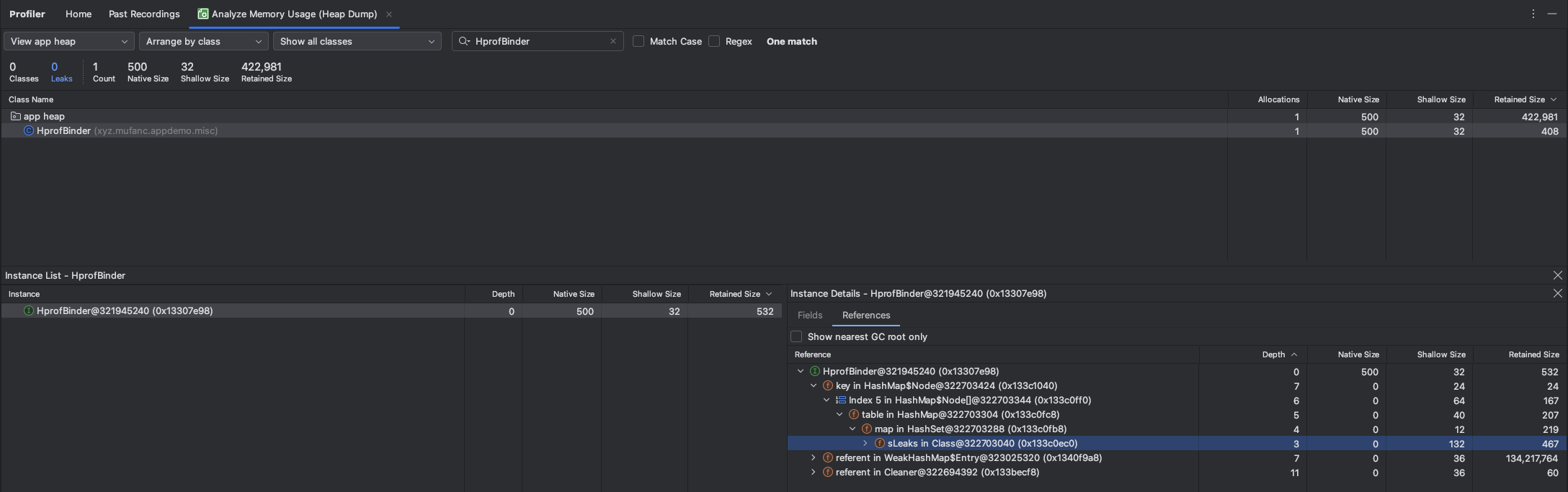

场景 B - 使用 Parcel 引用：

对比发现，使用 Parcel 写入后，多了一个 Cleaner 引用。这表明系统在 Native 层建立了对 Java 对象的引用关系。

初步结论

从实验结果可以看出：

  1. writeStrongBinder 确实会在 Native 层建立对 Java Binder 对象的引用
  2. 这种引用通过 Cleaner 机制管理，说明系统有自动清理的机制
  3. 引用是在写入 Parcel 时建立的，而非在 transact 时才建立

但具体是如何建立的？引用的生命周期如何管理？还需要深入源码分析。

源码分析

调用链梳理

为了理解 Binder 引用的建立机制，我们需要从 Java 层跟踪到 Native 层，梳理完整的调用链。

1. Java 层入口

从 Parcel 的 writeStrongBinder 方法入手：

1
2
3
4
5
6
7
8
9
10
11
12
13
public final class Parcel {
    ...

    /**
     * Write an object into the parcel at the current dataPosition(),
     * growing dataCapacity() if needed.
     */
    public final void writeStrongBinder(IBinder val) {
        nativeWriteStrongBinder(mNativePtr, val);
    }

    ...
}

这是一个 native 方法，调用进入 JNI 层。

2. JNI 层转换

1
2
3
4
5
6
7
8
9
10
static void android_os_Parcel_writeStrongBinder(JNIEnv* env, jclass clazz, jlong nativePtr, jobject object)
{
    Parcel* parcel = reinterpret_cast<Parcel*>(nativePtr);
    if (parcel != NULL) {
        const status_t err = parcel->writeStrongBinder(ibinderForJavaObject(env, object));
        if (err != NO_ERROR) {
            signalExceptionForError(env, clazz, err);
        }
    }
}

注意这里的 ibinderForJavaObject 调用，它是 Java Binder 对象和 Native IBinder 之间的桥梁。

3. Java 对象到 Native 对象的映射

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
sp<IBinder> ibinderForJavaObject(JNIEnv* env, jobject obj)
{
    if (obj == NULL) return NULL;

    // Instance of Binder?
    if (env->IsInstanceOf(obj, gBinderOffsets.mClass)) {
        JavaBBinderHolder* jbh = (JavaBBinderHolder*)
            env->GetLongField(obj, gBinderOffsets.mObject);

        if (jbh == nullptr) {
            ALOGE("JavaBBinderHolder null on binder");
            return nullptr;
        }

        return jbh->get(env, obj);
    }

    // Instance of BinderProxy?
    if (env->IsInstanceOf(obj, gBinderProxyOffsets.mClass)) {
        return getBPNativeData(env, obj)->mObject;
    }

    ALOGW("ibinderForJavaObject: %p is not a Binder object", obj);
    return NULL;
}

关键点分析：

  • 每个 Java Binder 对象内部持有一个 JavaBBinderHolder（通过 gBinderOffsets.mObject 字段）
  • JavaBBinderHolder 负责管理对应的 Native JavaBBinder 对象
  • 对于 BinderProxy（代表远端 Binder），直接返回其内部的 Native 对象

4. JavaBBinderHolder 的 get 方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
class JavaBBinderHolder
{
public:
    sp<JavaBBinder> get(JNIEnv* env, jobject obj)
    {
        sp<JavaBBinder> b;
        {
            AutoMutex _l(mLock);
            // must take lock to promote because we set the same wp<>
            // on another thread.
            b = mBinder.promote();
        }

        if (b) return b;

        // b/360067751: constructor may trigger GC, so call outside lock
        b = sp<JavaBBinder>::make(env, obj);

        {
            AutoMutex _l(mLock);
            // if it was constructed on another thread in the meantime,
            // return that. 'b' will just get destructed.
            if (sp<JavaBBinder> b2 = mBinder.promote(); b2) return b2;

            if (mVintf) {
                ::android::internal::Stability::markVintf(b.get());
            }
            if (mSetExtensionCalled) {
                jobject javaIBinderObject = env->CallObjectMethod(obj, gBinderOffsets.mGetExtension);
                sp<IBinder> extensionFromJava = ibinderForJavaObject(env, javaIBinderObject);
                if (extensionFromJava != nullptr) {
                    b.get()->setExtension(extensionFromJava);
                }
            }
            mBinder = b;
            ALOGV("Creating JavaBinder %p (refs %p) for Object %p, weakCount=%" PRId32 "\n",
                 b.get(), b->getWeakRefs(), obj, b->getWeakRefs()->getWeakCount());
        }

        return b;
    }

    ...
};

这段代码的逻辑：

  1. 首先尝试将弱引用 mBinder 提升为强引用
  2. 如果已存在，直接返回
  3. 如果不存在，创建新的 JavaBBinder 对象
  4. 使用双重检查锁定模式确保线程安全
  5. 将新的 JavaBBinder 保存为弱引用

5. 关键的 GlobalRef 创建

这里会创建一个 JavaBBinder 对象，创建时同步创建了 GlobalRef：

1
2
3
4
5
6
7
8
9
10
11
12
13
class JavaBBinder : public BBinder
{
public:
    JavaBBinder(JNIEnv* env, jobject /* Java Binder */ object)
        : mVM(jnienv_to_javavm(env)), mObject(env->NewGlobalRef(object))
    {
        ALOGV("Creating JavaBBinder %p\n", this);
        gNumLocalRefsCreated.fetch_add(1, std::memory_order_relaxed);
        gcIfManyNewRefs(env);
    }

    ...
}

在 JavaBBinder 的构造函数中，通过 env->NewGlobalRef(object) 创建了 JNI 全局引用！

实践应用：同进程大数据传输

在实际开发中，Binder 机制还有一个实用的技巧：利用 Binder 对象在同进程内传递大量数据。

场景描述

在开发中遇到这样一个场景：需要在同进程内将大量数据（如几 MB 的图片或序列化数据）通过 Intent 传递给二级页面的 Activity。传统的做法是将数据放入 Intent 的 extras 中，但 Intent 有大小限制（约 1MB），大数据会导致 TransactionTooLargeException。

解决方案

利用 Binder 对象在同进程内的特殊处理机制来解决这个问题。以下是示例代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
class BinderPassDataActivity : Activity() {

    companion object {

        fun wrapData(data: ByteArray): Bundle {
            return Bundle().apply {
                putBinder("token", DataBinder(data))
            }
        }

        fun unwrapData(data: Bundle?): ByteArray? {
            return (data?.getBinder("token") as? DataBinder)?.data
        }
    }

    override fun onCreate(states: Bundle?) {
        super.onCreate(states)

        val data = unwrapData(intent.getBundleExtra("data"))

        Log.d(tag(), "data = ${data?.decodeToString()}")
    }

    class DataBinder(val data: ByteArray) : Binder()
}

总结

通过本文的分析，我们解答了开头提出的两个问题：

Q1：远端进程是否会持有强引用？

会。当 Binder 对象通过 writeStrongBinder 写入 Parcel 时，Native 层会立即创建 JavaBBinder 对象，并在其构造函数中通过 NewGlobalRef 建立 JNI 全局引用。这个引用是 JVM 层面的强引用，会阻止 Java 对象被 GC 回收。

Q2：引用建立的时机是什么？

在 Parcel.writeStrongBinder() 调用时立即建立。具体的调用链为：

1
2
3
4
5
6
writeStrongBinder (Java)
  → nativeWriteStrongBinder (JNI)
    → ibinderForJavaObject
      → JavaBBinderHolder::get
        → new JavaBBinder
          → NewGlobalRef  ← 引用在此建立

因此，不存在 writeStrongBinder 和 transact 之间的引用空窗期。

设计思考

虽然从设计角度看，让远端进程控制本地对象生命周期似乎不太合理，但这种设计有其必要性：

  1. 保证回调可靠性：确保远端调用本地回调时，对象仍然有效
  2. 自动清理机制：当远端释放引用时，Native 层的 JavaBBinder 会被销毁，同时释放 GlobalRef
  3. 双向引用管理：Binder 驱动会跟踪跨进程引用，当远端进程死亡时，会通知本地清理资源

理解 Binder 的引用机制，对于编写稳定的 Android 跨进程通信代码至关重要。
